概述

絕緣子擊穿電壓測試是電力系統中評估絕緣子絕緣性能的關鍵檢測項目之一。絕緣子作為輸電線路和電氣設備中的重要絕緣部件，其主要功能是支撐導體并將其與接地部分隔離。擊穿電壓測試通過施加逐漸升高的電壓，測定絕緣子發生絕緣擊穿時的電壓值，從而判斷其絕緣性能是否符合技術標準和安全運行要求。

在電力系統中，絕緣子長期暴露于復雜的氣候環境和電氣應力之下，其絕緣性能會隨著使用時間逐漸下降。定期進行擊穿電壓測試，能夠及時發現絕緣子的潛在缺陷，預防因絕緣失效導致的停電事故和設備損壞，保障電網的安全穩定運行。

驗原理

絕緣子擊穿電壓測試基于電介質擊穿理論。當施加在絕緣子兩端的電壓升高到一定程度時，絕緣材料內部的電場強度超過其介電強度極限，導致絕緣材料失去絕緣性能，電流急劇增大，形成導電通道，這種現象稱為絕緣擊穿。

測試過程中，通過專用的耐壓測試設備對絕緣子施加交流或直流電壓，電壓從零開始逐步升高，直至絕緣子發生擊穿或達到規定的耐壓值。記錄擊穿發生時的電壓值，即為該絕緣子的擊穿電壓。測試結果需與相關標準規定的低擊穿電壓值進行對比，以判定產品是否合格。

不同類型的絕緣子具有不同的擊穿電壓要求。懸式絕緣子、支柱絕緣子、穿墻套管等產品的擊穿電壓標準各有差異，測試時需參照相應的標準或行業規范執行。

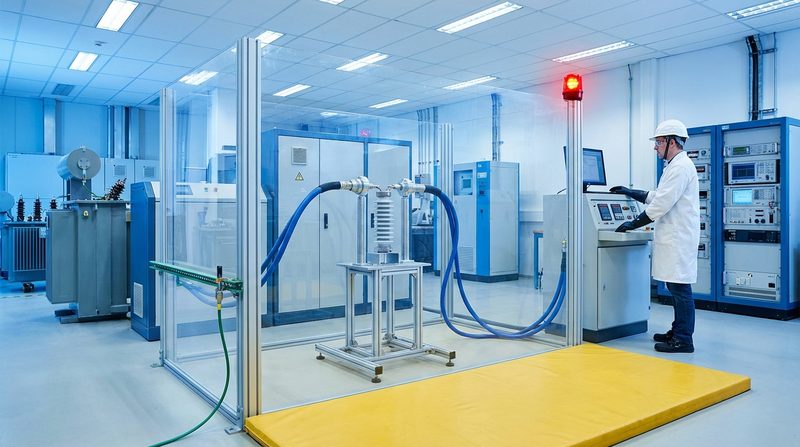

測試設備與條件

進行絕緣子擊穿電壓測試需要配備的測試設備。主要設備包括高壓試驗變壓器、調壓裝置、測量儀表、保護電阻以及試驗電極等。高壓試驗變壓器應具備足夠的容量和輸出電壓范圍，能夠滿足各類絕緣子的測試需求。

測試環境對結果準確性有重要影響。試驗應在標準大氣條件下進行，環境溫度一般控制在（20±15）攝氏度，相對濕度不超過85%。對于需要在特殊環境條件下使用的絕緣子，如高海拔地區或污染嚴重區域，還需模擬相應的環境條件進行測試。

試驗前應對被試絕緣子進行外觀檢查，確保其表面清潔、無損傷。安裝時應保證電極與絕緣子接觸良好，避免因接觸不良產生局部放電而影響測試結果。

測試方法與步驟

絕緣子擊穿電壓測試通常采用逐級升壓法或連續升壓法進行。逐級升壓法是將電壓分階段逐步升高，每級保持一定時間后繼續升高，直至擊穿發生。連續升壓法則是以恒定的速率連續升高電壓，直至絕緣子擊穿。兩種方法各有優缺點，可根據實際需要選擇。

具體測試步驟如下：首先將被試絕緣子放置在試驗臺上，連接好試驗回路，確保接地可靠。然后啟動試驗設備，按照規定的升壓速率逐步升高電壓。在升壓過程中，密切觀察電壓表和電流表的讀數變化。當電流突然急劇增大或電壓指示驟降時，表明絕緣子已發生擊穿，此時記錄的電壓值即為擊穿電壓。

測試完成后，應對絕緣子進行外觀檢查，觀察擊穿點的位置和形態。記錄測試數據，包括擊穿電壓值、擊穿位置、環境條件等信息，形成完整的測試報告。

影響因素分析

絕緣子擊穿電壓測試結果受多種因素影響。首先是絕緣子本身的材質和結構。瓷質絕緣子、鋼化玻璃絕緣子和復合絕緣子由于材料特性不同，其擊穿電壓特性也存在差異。絕緣子的結構設計、爬電距離、干弧距離等參數直接影響其耐受電壓能力。

其次是環境條件的影響。溫度升高會降低絕緣材料的介電強度，濕度增大可能導致表面泄漏電流增加，從而影響擊穿特性。氣壓的變化，特別是在高海拔地區，會顯著影響空氣間隙的擊穿電壓。

第三是電壓波形的影響。交流電壓和直流電壓下的擊穿機理存在差異，沖擊電壓下的擊穿特性也與工頻電壓不同。測試時應根據絕緣子的實際使用條件選擇相應的電壓類型。

第四是絕緣子表面狀態的影響。表面污染、潮濕或存在導電性附著物時，會顯著降低絕緣子的沿面閃絡電壓，進而影響整體的絕緣性能。因此，測試前應確保絕緣子表面清潔干燥。

標準規范要求

絕緣子擊穿電壓測試需遵循相關的和行業標準。標準GB/T中明確規定了各類絕緣子的型式試驗和出廠試驗要求，包括耐受電壓值、試驗方法和合格判定準則等內容。

對于懸式絕緣子，標準規定了工頻擊穿電壓應不低于規定值的1.3倍以上。支柱絕緣子和穿墻套管等產品也有相應的擊穿電壓要求。進口絕緣子還需符合IEC電工委員會的相關標準。

在電力系統運行中，根據《電力設備預防性試驗規程》的要求，應對運行中的絕緣子定期進行預防性試驗，及時發現和更換存在缺陷的絕緣子，確保電網安全運行。

測試結果評定

絕緣子擊穿電壓測試結果的評定需要綜合考慮多個方面。首先要判斷擊穿電壓值是否達到標準規定的低要求。其次要分析擊穿的位置和形態，判斷是沿面閃絡還是內部擊穿，這對評估絕緣子的缺陷類型具有重要意義。

對于測試不合格的絕緣子，應查明原因并進行處理。若是生產工藝問題，應反饋生產廠家進行改進；若是運輸或安裝過程中的損傷，應加強質量控制；若是運行中的老化或損壞，應及時更換。

測試數據的統計分析對產品質量控制和電網運行維護都具有重要價值。通過對大量測試數據的分析，可以了解絕緣子的性能分布規律，為產品選型和運維策略提供依據。

注意事項

在進行絕緣子擊穿電壓測試時，必須嚴格遵守安全操作規程。高壓試驗區域應設置安全圍欄和警示標志，試驗人員需佩戴絕緣防護用品。試驗過程中，操作人員應與高壓部分保持足夠的安全距離。

試驗設備應定期校準和維護，確保測量結果的準確可靠。保護裝置應靈敏可靠，能夠在異常情況下迅速切斷電源，保護設備和人員安全。

對于新安裝的絕緣子，應在安裝前進行驗收試驗；對于運行中的絕緣子，應按照預防性試驗周期進行定期檢測。測試記錄應妥善保存，作為設備檔案的重要組成部分。

結語

絕緣子擊穿電壓測試是評估絕緣子絕緣性能的重要手段，對保障電力系統安全運行具有重要意義。通過科學規范的測試方法、嚴格的執行標準和完善的結果評定體系，能夠有效識別絕緣子的潛在缺陷，為設備選型、質量控制和運維決策提供可靠依據。

隨著電力行業的發展和技術的進步，絕緣子擊穿電壓測試技術也在不斷完善。新的測試方法和設備不斷涌現，測試效率和準確性持續提高。電力企業應重視絕緣子測試工作，加強技術培訓和質量管控，切實提高電網的運行可靠性。
