什么是熱交換器檢測

熱交換器是工業生產、暖通空調、能源裝備、食品醫藥和化工系統中的核心設備之一，主要作用是在不同介質之間傳遞熱量，同時盡量避免介質直接混合。常見形式包括殼管式、板式、翅片式、套管式和空氣冷卻器等。由于使用環境差異很大，熱交換器在高溫、高壓、腐蝕、振動、冷熱交替和長周期連續運行條件下都可能出現失效，因此熱交換器檢測并不是單純的出廠流程，而是貫穿設計驗證、制造驗收、安裝調試、運行維護和失效分析的重要技術手段。

企業之所以重視熱交換器檢測，原因通常不只是一項“合格證”要求，而是希望回答幾個更實際的問題：設備是否承壓安全、焊縫和連接部位是否可靠、換熱效率是否達到設計要求、長期運行后是否存在泄漏或腐蝕風險、維護周期是否合理。尤其在化工、石油、制藥和能源行業，一臺熱交換器如果發生泄漏、穿孔或熱效率明顯下降，往往會帶來停產、能耗上升甚至安全事故，因此前期和在役檢測都具有明顯的經濟價值與風險控制意義。

熱交換器檢測的基本思路

熱交換器檢測通常不能只看單一指標，而要圍繞“結構完整性、材料可靠性、密封安全性、傳熱性能和服役狀態”幾個層面綜合判斷。對于制造階段，更關注材質、尺寸、焊接、壓力強度和出廠性能；對于安裝驗收階段，要確認系統連接、密封和運行參數是否穩定；對于在役設備，則要重點排查腐蝕、結垢、堵塞、疲勞裂紋、局部減薄和效率衰減等問題。

從檢測邏輯上看，可以把熱交換器檢測分為三類。第一類是基礎質量檢測，例如外觀、尺寸、材料牌號、壁厚和裝配情況；第二類是安全性檢測，例如耐壓、氣密、無損檢測和泄漏檢查；第三類是功能性檢測，例如傳熱系數、壓降、流量分布、溫差響應和運行穩定性。只有把這三類結果結合起來，才能判斷熱交換器是“能用”，還是“能長期穩定地用”。

常見檢測項目有哪些

外觀、尺寸與結構檢查

外觀和尺寸檢查是熱交換器檢測的基礎。檢測人員通常會核對殼體、管束、板片、法蘭、封頭、接管和支撐部件的外觀狀態，確認是否存在變形、磕碰、焊瘤、錯邊、腐蝕斑點和涂層異常等問題。尺寸檢查則關注管徑、板間距、殼程與管程結構、換熱面積、安裝尺寸和關鍵公差是否滿足設計要求?？此坪唵蔚膸缀纹?，實際可能直接影響流場分布、壓降和后續維修便利性。

材料與化學成分檢測

不同工況對熱交換器材料要求差異明顯。普通水冷系統可能重點關注碳鋼或不銹鋼的基本性能，而含氯離子、酸堿介質或高溫工況則更關注耐腐蝕合金、雙相鋼、鈦材或鎳基材料。材料檢測通常包括材質復驗、光譜分析、硬度檢測和必要的金相分析。其目的不是只確認“是不是這個牌號”，更重要的是判斷材料是否與設計和工況真正匹配，是否存在混料、熱處理異常或組織缺陷。

焊縫質量與無損檢測

熱交換器大量依賴焊接連接，焊縫質量往往決定整體可靠性。常見的無損檢測方法包括射線檢測、超聲檢測、滲透檢測和磁粉檢測，用于發現氣孔、夾渣、未熔合、裂紋和表面開口缺陷。對于殼管式熱交換器，還常需關注管板與換熱管連接區域，因為該位置長期承受熱應力和介質作用，容易成為泄漏高發區。

耐壓、氣密與泄漏檢測

壓力試驗和密封性試驗是熱交換器檢測中的關鍵環節。液壓試驗常用于驗證承壓能力，氣密試驗則更適合發現微小泄漏。對于高要求設備，還可能采用氦檢漏、壓降監測或分區保壓等方法來提高檢測靈敏度。需要注意的是，耐壓合格不等于長期不泄漏，若制造殘余應力、焊縫缺陷或腐蝕傾向沒有被識別，設備在實際運行中仍可能逐步暴露問題。

壁厚、腐蝕與結垢評估

在役熱交換器常見的問題之一，是壁厚減薄和傳熱面結垢。超聲測厚可以快速評估局部腐蝕、沖蝕和磨損情況；內窺鏡檢查可用于觀察管內沉積、堵塞和裂紋征兆；必要時還會結合金相、腐蝕產物分析和失效樣件切片，判斷腐蝕機理。對換熱設備來說，結垢不只是影響效率，還可能誘發局部過熱、流量失衡和清洗頻率異常增加。

換熱性能與運行參數測試

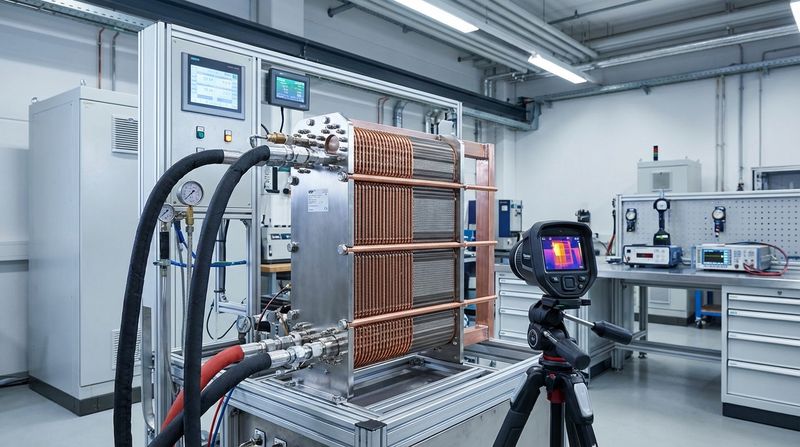

熱交換器終價值體現在換熱效果上，因此傳熱性能測試非常重要。實際檢測中常關注進出口溫度、流量、壓力損失、換熱量、總傳熱系數和熱平衡偏差。若檢測結果與設計值差距較大，就要進一步分析原因是流道堵塞、介質分布不均、結構設計問題，還是污垢熱阻升高。很多設備機械上仍然完整，但由于效率明顯下降，實際上已經不再適合繼續高負荷運行。

不同階段的檢測重點

在制造階段，重點是保證設備“做得對”，所以會把材料復驗、焊接質量、尺寸公差、耐壓和出廠性能作為核心；在安裝與投運階段，更強調系統連接、現場密封性、支撐固定、振動狀態和參數調試；在運行維護階段，檢測目標則轉向“還能不能繼續安全使用”，因此腐蝕監測、壁厚跟蹤、泄漏排查和換熱效率評估的重要性顯著提高。

對于長期運行設備，建議企業建立周期化檢測策略，而不是等到泄漏或效率大幅下滑后再處理。通過定期測厚、性能比對和停機檢修記錄，可以更早發現衰減趨勢，為清洗、維修或更換提供依據。

結果判讀中的常見誤區

一個常見誤區，是把“試壓通過”直接理解為設備整體沒有問題。實際上，試壓只能證明當下承壓狀態基本滿足要求，并不能替代對焊縫缺陷、腐蝕趨勢和長期熱疲勞風險的判斷。另一個誤區，是只關注結構安全，不關注換熱效率。對于企業來說，一臺不泄漏但效率持續偏低的熱交換器，同樣會帶來能耗上升和產能損失。

還有一些項目只做一次靜態檢測，卻忽略了工況波動、頻繁啟停和介質變化帶來的影響。熱交換器是典型的工況敏感型設備，檢測報告的價值不在于羅列數據，而在于解釋這些數據對真實運行意味著什么。

送檢與質量控制建議

企業在委托熱交換器檢測時，好同時提供設備類型、設計參數、工作介質、運行溫度、壓力區間、服役時間、歷史故障和清洗維修記錄。這樣實驗室才能更有針對性地選擇檢測組合，而不是只做一套泛化項目。對于新設備，建議重點驗證材料、焊接、耐壓和初始性能；對于老設備，則應增加腐蝕、結垢、泄漏風險和效率衰減相關評價。

如果企業擁有多臺同類型熱交換器，還可以建立對比數據庫，把壁厚變化、壓降趨勢、換熱效率和維修頻次持續記錄下來。這樣做的意義不只是形成報告，更是逐步建立設備健康管理能力，減少突發停機和被動維修。

結語

熱交換器檢測的核心，不只是證明設備“合格”，而是通過材料、結構、密封、強度和換熱性能的綜合評價，判斷它在目標工況下是否真正安全、穩定且經濟可用。無論是制造驗收、安裝調試還是在役維護，只有把檢測數據放回實際運行場景中理解，才能讓熱交換器檢測真正發揮質量控制與風險預警的價值。
