雷電沖擊電壓試驗是什么

雷電沖擊電壓試驗是高壓電氣設備絕緣試驗中的重要項目，主要用于模擬自然雷擊或線路操作引起的瞬態過電壓，判斷被測產品在短時高幅值沖擊作用下是否仍能保持絕緣完整。與工頻耐壓試驗相比，這類試驗的電壓上升極快、持續時間極短，更接近電網實際遭遇雷擊時的受力狀態，因此對絕緣結構、場強分布和局部薄弱點的暴露能力更強。

在檢測實踐中，雷電沖擊電壓試驗常用于變壓器、互感器、避雷器、絕緣子、套管、開關設備以及電纜附件等產品。對于制造企業來說，這項試驗不僅是驗證設計裕量的重要手段，也是型式試驗、出廠試驗和科研改型時的核心依據。對于采購方和使用單位而言，試驗結果能直接反映設備是否具備應對雷電過電壓的能力。

為什么要做這項試驗

高壓設備長期運行在復雜電磁環境中，架空線路、變電站和戶外絕緣系統都可能遭受直擊雷或感應雷影響。當沖擊電壓沿線路傳入設備端部時，絕緣系統會在極短時間內承受遠高于額定運行電壓的電應力。如果產品內部存在氣隙、毛刺、界面缺陷、受潮層或電場畸變區域，往往會在沖擊條件下率先失效。

雷電沖擊電壓試驗的價值在于盡早暴露這些風險。它既能驗證絕緣配合是否合理，也能為結構和工藝改進提供依據。很多在工頻下表現正常的產品，只有在沖擊試驗中才會顯露潛在問題。

試驗原理與標準波形

所謂雷電沖擊，并不是隨意施加一個高電壓脈沖，而是要按照標準規定形成特定波形。行業內常見的是標準全波 1.2/50μs，即波前時間約 1.2 微秒、半峰值時間約 50 微秒。這個波形用來模擬雷電過電壓的典型特征，既有陡峭上升沿，也有較短衰減尾部。

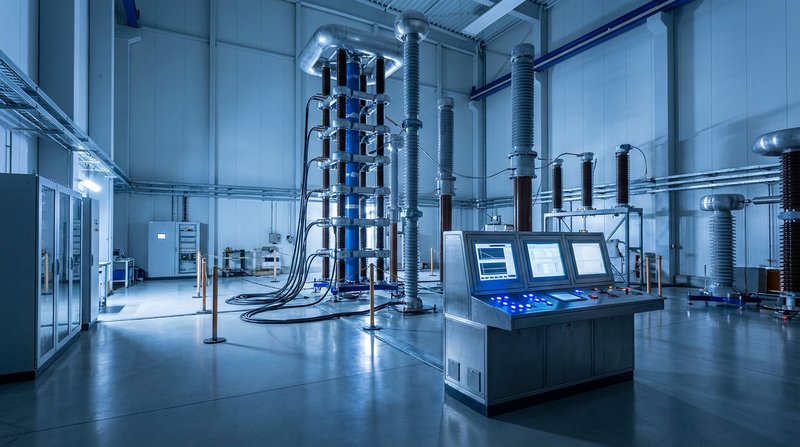

試驗系統通常由沖擊電壓發生器、分壓器、測量系統、觸發裝置、示波記錄單元以及保護接地系統構成。通過多級電容并聯充電、串聯放電的方式，可以在極短時間內輸出所需高壓脈沖。測試時需實時記錄沖擊波形，確認峰值、波前時間、波尾時間和振蕩成分是否滿足標準要求，避免因為波形失真導致結論失真。

在標準方面，常見依據包括 IEC 60060 系列、GB/T 16927 系列，以及不同產品標準中的專項條款。不同設備對沖擊耐受電壓等級、施加次數、正負極性要求和判定方式會有所區別，因此正式檢測前必須先明確適用標準和試驗程序。

常見試驗對象與檢測重點

不同產品做雷電沖擊電壓試驗時，關注點并不完全一樣。以電力變壓器為例，重點在于繞組匝間、層間、端部及對地絕緣是否能承受沖擊應力，同時還要結合波形振蕩、后續工頻復測等方式判斷內部是否發生隱性損傷。對于套管和絕緣子，更多關注外絕緣閃絡、電極邊緣放電以及內部復合介質的擊穿風險。

對于 GIS、開關柜或組合電器，檢測重點通常集中在電場集中區域、屏蔽結構連接處和絕緣間隙是否合理。電纜附件如終端和中間接頭，則要重點評估界面應力控制是否充分、安裝工藝是否穩定以及絕緣材料與半導電層過渡是否均勻。也就是說，同樣是沖擊耐壓，試驗目的相同，但故障模式和失效位置往往具有明顯產品特征。

試驗流程通常怎么做

標準檢測通常會從樣品確認和接線檢查開始。實驗室首先核對產品型號、額定電壓、試驗等級、環境條件和附件狀態，隨后完成清潔、干燥、接地與安全隔離。對大型設備，還需要確認運輸后是否受潮、移位或存在機械損傷，防止把非設計因素誤判為絕緣失效。

正式施加沖擊前，檢測人員會先進行低電壓波形校準，確認沖擊發生器參數、分壓器比例和觸發同步狀態滿足要求。隨后按標準進行正負極性沖擊，并逐次核對波形與異常現象。

對某些產品，試驗結束后還需補做工頻耐壓、絕緣電阻或局部放電等復測項目，用于判斷樣品是否發生不可見損傷。若沖擊時未出現明顯擊穿，但后續電性能指標異常，同樣可能被判定為試驗未通過。

如何判定試驗是否合格

雷電沖擊電壓試驗不是簡單看“有沒有火花”。合格判定通常要綜合波形記錄、外觀現象、示傷信號以及試后復測結果。首先，施加的沖擊波本身必須是合格波，若波前時間偏差過大、峰值不足或出現明顯截波失真，則這次試驗數據不能直接作為有效結論。

其次，要區分允許的外部放電與不可接受的絕緣失效。某些外絕緣在特定條件下可能出現可觀察放電現象，但是否構成失效，需要結合產品標準、試驗布置和恢復情況綜合判斷。若出現內部擊穿、連續閃絡、波形畸變明顯、試后絕緣性能下降或樣品解體后發現燒傷痕跡，一般都應判為不合格。

實驗室在出具檢測報告時，通常會寫明沖擊等級、極性、次數、波形參數、環境條件、測量裝置、試驗現象和終判定。對研發類項目，還可能附帶故障分析意見，幫助委托方定位問題來源。

影響結果準確性的關鍵因素

這類試驗雖然持續時間短，但對實驗室能力要求非常高。首先是波形控制能力，如果發生器參數配置不當、回路雜散參數過大或分壓器匹配不佳，就會導致波前過陡、過緩或振蕩超標。其次是樣品狀態管理，同一產品若表面潮濕、清潔度不足、裝配應力異常，測試結果可能出現較大波動。

另外，接地布置、屏蔽措施和測量鏈校準也會直接影響數據可信度。高壓沖擊環境下電磁干擾很強，示波記錄系統若抗干擾不足，容易把噪聲誤判為放電異常。對大型復雜設備而言，試驗接線方式本身就是影響結論的重要變量，不符合標準布置會使電場分布偏離實際工況。

因此，選擇具備高壓試驗資質和完整計量校準體系的實驗室非常重要。真正有經驗的檢測機構，不只是“能打出高電壓”，更重要的是能打出標準波、看懂波形、解釋異常，并形成可復核的結論鏈條。

送檢與技術溝通建議

企業在送檢前，好提前準備產品圖紙、技術參數、適用標準、預期試驗等級以及歷史失效信息。若產品結構特殊，例如復合絕緣、多腔體設計、長引線結構或現場安裝型附件，建議在試驗前與實驗室充分溝通接線方式和重點觀察區域。這樣既能提高試驗效率，也能減少因理解偏差導致的重復試驗。

如果此前產品曾在沖擊試驗中出現失敗，送檢時還應同步說明失敗波形、失效部位和已采取的改進措施。實驗室可據此優化監測布點，必要時結合局部放電、紅外、聲學或解剖分析，為設計修正提供更有針對性的證據。

結語

雷電沖擊電壓試驗本質上是在檢驗高壓設備面對“瞬時極端應力”時的絕緣韌性。它既是標準檢測項目，也是發現設計短板和工藝缺陷的放大鏡。對高壓電工產品來說，只有在標準沖擊條件下經受住考驗，絕緣安全才更有說服力。

無論是產品研發、型式驗證、招投標送檢還是質量復核，提前理解雷電沖擊電壓試驗的目的、方法和判定邏輯，都能幫助企業更地安排樣品準備和技術溝通，減少返工風險，提高檢測與認證效率。
