# 電快速瞬變脈沖群抗擾度測試全面解析

引言

隨著電子電氣設備的廣泛應用，電磁兼容性（EMC）成為衡量產品質量與可靠性的關鍵指標。在眾多EMC測試項目中，電快速瞬變脈沖群（Electrical Fast Transient/Burst，簡稱EFT/B）抗擾度測試是評估設備抵抗來自切換瞬態（如感性負載斷開、繼電器觸點彈跳等）產生的干擾信號能力的重要手段。該測試旨在模擬現實環境中頻繁出現的脈沖群干擾，驗證電氣及電子設備在遭受此類干擾時是否能維持正常運行，是產品認證與研發階段不可或缺的測試環節。

檢測對象與適用范圍

電快速瞬變脈沖群抗擾度測試主要適用于預期連接到供電網絡、信號網絡或控制網絡的電氣和電子設備。根據相關標準及應用場景，檢測對象主要包括但不限于以下幾類：

* **家用電器與類似用途設備**：如冰箱、洗衣機、空調、廚房電器等。

* **信息技術設備（ITE）**：包括計算機、服務器、顯示器、打印機及其外設。

* **工業控制設備**：如PLC控制器、變頻器、工業機器人、測量儀表等。

* **醫療電氣設備**：各類生命支持、診斷及治療設備。

* **車載電子設備**：汽車電子零部件及整車電子系統（參考汽車行業專用標準）。

* **通信設備**：交換機、路由器、基站設備等。

測試原理與項目

測試原理

電快速瞬變脈沖群的特點是脈沖上升時間極短、重復頻率高、能量較低但頻譜分布較寬。測試通過模擬感性負載（如繼電器、接觸器）在斷開瞬間，觸點間產生的由大量快速脈沖組成的瞬態干擾，考核設備端口在遭受這種高頻噪聲注入時的抗干擾性能。

主要測試項目

測試通常針對設備的以下端口進行：

1. **電源端口**：包括交流（AC）電源端口和直流（DC）電源端口。

2. **信號與控制端口**：包括I/O接口、通信接口、數據傳輸線等。

測試等級

根據設備預期使用的電磁環境，測試通常分為不同的嚴酷等級。常見的測試電壓等級如下（具體依據產品標準而定）：

| 等級 | 電源端口試驗電壓 (kV) | I/O信號、數據、控制端口試驗電壓 |

| :--- | :--- | :--- |

| 1 | 0.5 | 0.25 |

| 2 | 1 | 0.5 |

| 3 | 2 | 1 |

| 4 | 4 | 2 |

| X | 特定 | 特定 |

*注：X級為協商等級，由用戶與制造商協商確定。*

測試流程與實施

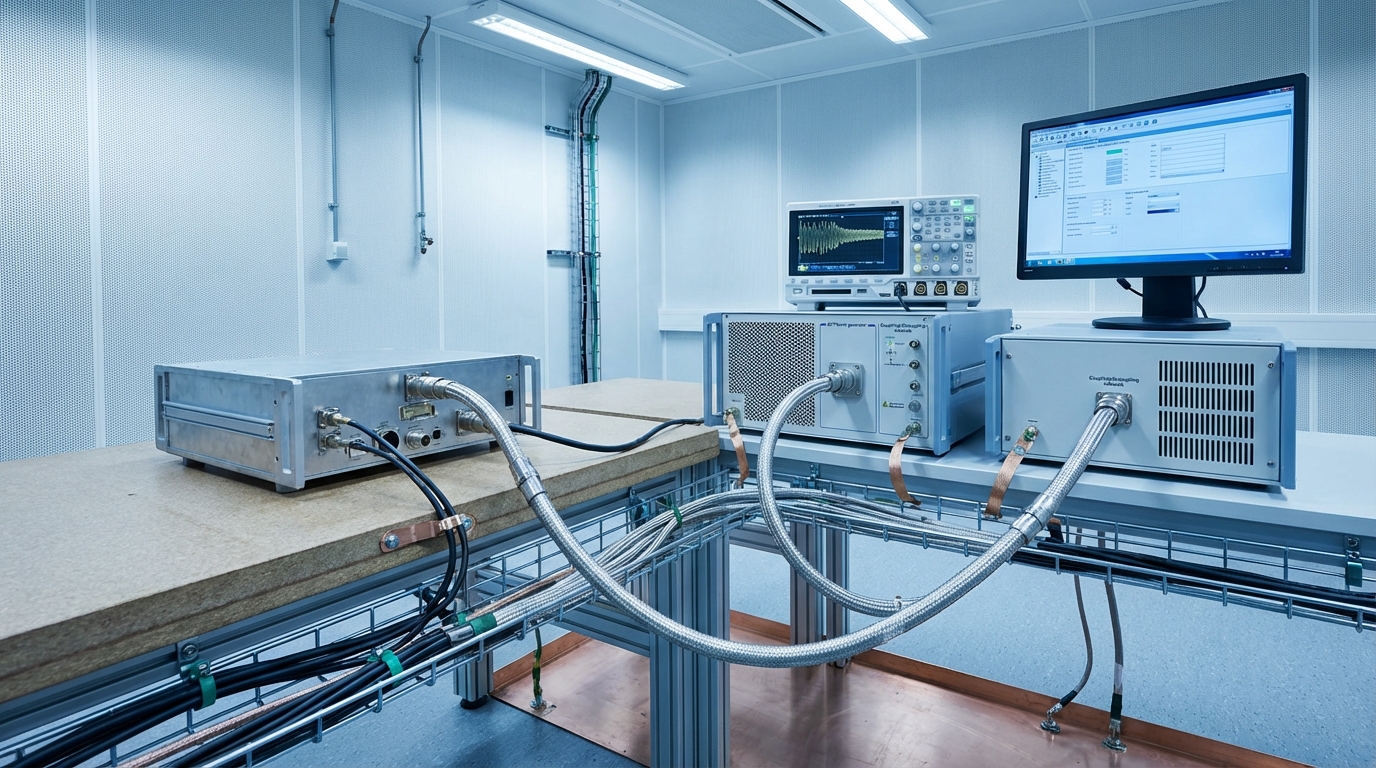

的電快速瞬變脈沖群抗擾度測試需在屏蔽室內進行，以減少環境電磁噪聲的影響。測試流程通常包含以下步驟：

1. 試驗布置

* **參考接地平面（GRP）**：設置一個至少0.8m x 1m的金屬接地平面，設備放置其上。

* **受試設備（EUT）布置**：臺式設備置于絕緣桌上，落地設備置于絕緣墊上，確保EUT與GRP絕緣。

* **線纜擺放**：電源線和信號線需按照標準規定的方式走線，通常使用特定的耦合夾或耦合網絡進行干擾注入。

2. 設備連接

* **電源端口測試**：通過耦合/去耦網絡（CDN）將脈沖群信號耦合到EUT的電源線上。

* **信號端口測試**：通過容性耦合夾將脈沖群信號耦合到信號線或控制線上。

3. 試驗實施

* 選擇相應的測試等級、極性（正、負極性）、脈沖重復頻率（通常為5kHz或100kHz）及持續時間（通常為1分鐘）。

* 對各端口依次施加干擾，觀察EUT的運行狀態。

4. 結果判定

依據GB/T 17626.4及產品標準，試驗結果通常按以下性能標準進行判定：

* **性能標準 A**：在試驗期間，設備按預期功能正常運行，無性能降低或功能喪失。

* **性能標準 B**：試驗期間，設備功能或性能暫時降低或喪失，但能自行恢復。

* **性能標準 C**：試驗期間，設備功能或性能暫時降低或喪失，需操作者干預或系統復位才能恢復。

* **性能標準 D**：設備功能或性能喪失，且不可恢復（損壞）。

標準依據

電快速瞬變脈沖群抗擾度測試遵循的基礎標準與標準對應關系如下：

* **基礎標準**：

* GB/T 17626.4（等同于 IEC 61000-4-4）《電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗》。

* **產品類標準示例**：

* GB/T 9254（信息技術設備，CISPR 32相關輻射發射標準，抗擾度依據GB/T 17618）。

* GB 4343.2（家用電器，對應IEC 61543）。

* GB/T 17799系列（工業環境設備）。

結論與建議

電快速瞬變脈沖群抗擾度測試是驗證電子電氣設備電磁兼容性的核心項目之一。通過該項測試，能夠有效暴露設備在電源濾波、信號線隔離、接地設計等方面的薄弱環節。

針對生產制造企業，提出以下建議：

1. **設計階段介入**：在產品研發初期即考慮EMC設計，電源入口加裝共模電感、X電容等濾波器件，信號接口增加磁珠或TVS管保護。

2. **重視接地設計**：良好的PCB布局和接地設計是抵抗脈沖群干擾的基礎，應盡量減小接地環路面積。

3. **預測試與整改**：在產品送檢認證前，建議進行預測試，及時發現問題并進行整改，避免因EMC測試不合格導致項目延期。

4. **選擇機構**：選擇具備 /CMA資質的第三方檢測機構進行測試，確保測試數據的準確性和報告的性，為產品上市提供有力支撐。
