《阻燃和耐火電纜在火焰條件下電纜或光纜的線路完整性試驗檢測》

引言

在建筑電氣、軌道交通、電力系統、通信工程、數據中心及石油化工等領域，電纜和光纜不僅承擔電能傳輸與信號傳遞功能，還直接關系到火災發生時關鍵系統能否持續運行。特別是在消防報警、應急照明、防排煙、消防泵、火災監控、廣播通信等重要回路中，線路在火焰作用下保持一定時間的完整性，是保障人員疏散和設備聯動的重要前提。

阻燃電纜與耐火電纜雖同屬防火性能電纜，但功能側重點不同。阻燃性能主要體現為抑制火焰沿電纜蔓延，而耐火性能則強調在規定火焰和機械沖擊等條件下，電纜或光纜仍能維持線路連續性和正常工作能力。因此，開展“火焰條件下電纜或光纜的線路完整性試驗檢測”，是評價產品安全性、工程適用性及合規性的重要技術手段。

檢測對象

該類試驗檢測通常適用于以下產品：

1. 固定敷設用阻燃電纜、耐火電纜。

2. 電力電纜、控制電纜、儀表電纜。

3. 消防設備供電線路用電纜。

4. 通信電纜、光纜及相關復合纜。

5. 低壓、中低壓范圍內具有耐火或阻燃要求的電纜產品。

6. 工程驗收、型式試驗、委托檢測及產品研發階段樣品。

根據產品結構和使用場景不同，檢測時需結合導體材質、絕緣材料、護套材料、鎧裝結構、額定電壓等級及是否具備云母帶等耐火層進行針對性評估。

測試項目

圍繞火焰條件下線路完整性，檢測服務通常包括以下項目：

1. 線路完整性試驗

在規定火焰溫度和燃燒時間條件下，對電纜或光纜施加額定電壓或規定工作條件，考察試樣在燃燒期間是否保持導通、是否發生擊穿、短路或信號中斷。

2. 耐火性能試驗

模擬火災環境，驗證電纜在單純火焰作用下持續保持供電或傳輸能力的時間，常用于判定產品是否滿足耐火等級要求。

3. 火焰沖擊與機械振動條件下的線路完整性試驗

在火焰條件基礎上疊加沖擊或振動因素，模擬建筑火災中坍塌、噴淋沖擊、設備振動等復雜工況，評估線路在更嚴苛環境中的連續運行能力。

4. 噴水條件下耐火試驗

針對部分工程場景，在燃燒過程中增加噴水環節，模擬消防滅火過程對線路的影響，考核電纜在火焰與噴水共同作用下的運行穩定性。

5. 阻燃性能相關試驗

雖然線路完整性與阻燃性能不完全相同，但在產品檢測中通常會結合進行燃燒性能驗證，主要包括：

1. 單根電纜垂直燃燒試驗。

2. 成束電纜垂直燃燒試驗。

3. 煙密度試驗。

4. 鹵酸氣體釋放試驗。

5. 燃燒氣體腐蝕性試驗。

6. 光纜傳輸連續性評估

對于光纜產品，可根據其傳輸特性，對火焰作用期間的光信號衰減變化、通信連續性及功能保持能力進行檢測。

檢測方法概述

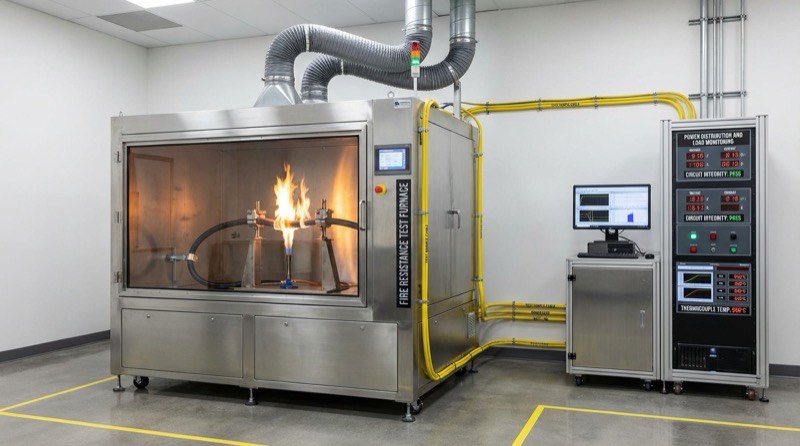

線路完整性試驗一般在專用耐火試驗裝置上進行。試樣按標準要求固定安裝后，置于規定火焰條件下燃燒，并同步施加電壓、電流或信號負載。檢測過程中持續監測試樣的導通狀態、絕緣失效情況及工作穩定性。

主要關注指標包括：

1. 試驗持續時間內線路是否保持連續。

2. 是否發生熔斷、擊穿或短路。

3. 火焰作用后是否仍滿足規定的電氣性能要求。

4. 光纜是否出現無法接受的信號中斷或衰減異常。

5. 在機械沖擊、噴水等附加條件下是否仍能維持功能。

檢測結果通常以“是否通過規定時間要求”或“滿足相應等級”形式進行判定。

標準依據

阻燃和耐火電纜在線路完整性試驗檢測中，常用標準依據包括但不限于以下內容：

1. GB/T 19216系列

用于評定在火焰條件下電纜或光纜保持線路完整性的能力，是國內開展耐火線路完整性試驗的重要依據。

2. IEC 60331系列

上廣泛采用的耐火電纜試驗標準，適用于火焰條件下線路完整性評價。

3. BS 6387

涉及電纜在火焰、機械沖擊和噴水條件下維持線路完整性的試驗方法，常用于高要求耐火性能評價。

4. GB/T 18380系列

用于電纜和光纜在火焰條件下的燃燒試驗，主要評價阻燃性能。

5. GB/T 17651系列

用于測定燃燒時釋出氣體的酸度，可評估低煙無鹵等相關性能。

6. GB/T 17650系列

用于測定電纜材料燃燒時釋出氣體中鹵酸含量。

7. GB/T 17649

用于電線電纜燃燒煙密度試驗。

8. 產品對應標準、行業標準及技術規范

如額定電壓電力電纜、控制電纜、消防用耐火電纜等具體產品標準中，對耐火等級、試驗條件和判定規則也可能作出明確要求。

實際檢測中，應根據產品用途、設計指標、招標文件要求及工程驗收規范，選用對應標準版本和適用條款，避免出現標準選用不匹配的問題。

檢測應用場景

該項檢測服務常見于以下場景：

1. 生產企業產品研發定型與型式試驗。

2. 項目招投標前的第三方性能驗證。

3. 消防工程、軌道交通、核電、機場、醫院等重點場所的配套檢測。

4. 工程驗收階段對耐火或阻燃性能的符合性確認。

5. 質量爭議、失效分析及產品改進評估。

6. 出口認證或標準符合性測試。

送檢資料與樣品建議

為提高檢測效率，建議委托方送檢時提供以下資料：

1. 產品名稱、規格型號、額定電壓及芯數截面。

2. 產品結構說明，如導體、絕緣、護套、鎧裝、耐火層材料組成。

3. 執行標準及目標檢測項目。

4. 樣品生產批次及出廠信息。

5. 特殊試驗要求，如是否增加沖擊、噴水或特定負載條件。

6. 工程用途說明，以便實驗室合理匹配試驗方案。

樣品長度、數量及預處理要求應依據具體標準確定，必要時可由檢測機構提前進行技術溝通和方案確認。

結論建議

阻燃和耐火電纜在火焰條件下的線路完整性試驗，是判斷電纜或光纜在火災環境中是否能夠持續發揮供電、控制和通信作用的關鍵檢測項目。對于消防安全等級高、連續供電要求嚴格的工程系統，僅具備阻燃性能并不足以替代耐火性能驗證，必須結合實際使用場景開展有針對性的線路完整性檢測。

建議相關企業和工程單位重點關注以下方面：

1. 明確“阻燃”與“耐火”的性能差異，避免概念混淆。

2. 根據使用場景選擇匹配的標準和試驗等級。

3. 在產品設計階段同步驗證耐火層結構及材料適配性。

4. 對消防關鍵回路產品優先開展第三方線路完整性試驗。

5. 對招標、驗收和認證項目，提前確認檢測依據和判定要求。

6. 對于光纜、復合纜及特殊用途電纜，應結合實際工作狀態進行專項測試。

、規范的檢測不僅有助于企業提升產品市場競爭力，也能為工程安全選型、質量控制和項目驗收提供可靠依據。若需開展阻燃、耐火、線路完整性及相關燃燒性能檢測，建議由具備相應能力的第三方檢測機構依據適用標準進行評估，確保檢測結果科學、客觀、可追溯。
