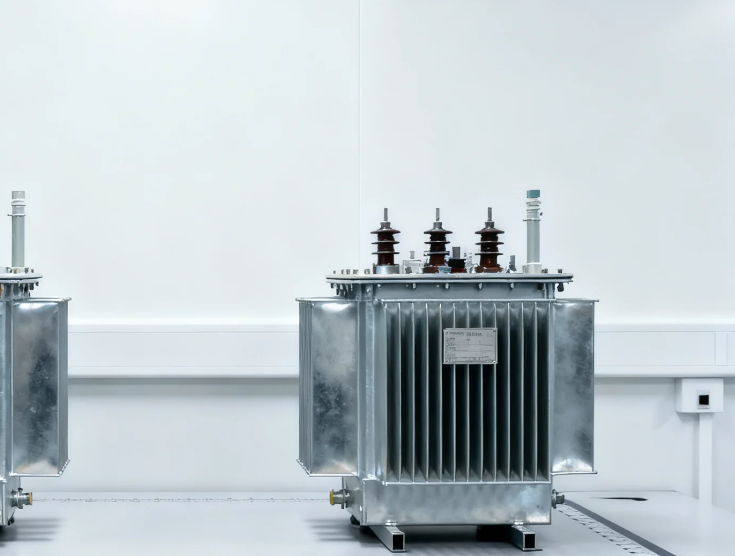

配電變壓器絕緣系統電容的介質損耗因數（tanδ）測量（油浸式變壓器適用）檢測

  • 發布時間：2025-12-25 10:00:00 ；

檢測項目報價？  解決方案？  檢測周期？  樣品要求？(不接受個人委托)

 點 擊 解 答

一、檢測目的

  1. 驗證性能：確保變壓器符合設計和技術規范。

  2. 保障安全：預防絕緣擊穿、過熱等引發的故障或事故。

  3. 評估狀態：判斷運行中變壓器的健康水平，為狀態檢修提供依據。

  4. 診斷故障：當變壓器出現異常時，定位故障類型和位置。

二、主要檢測項目與方法

1. 例行試驗（出廠/交接）

項目名稱 主要目的 常用方法/標準
繞組直流電阻測量 檢查繞組匝間、層間是否短路，分接開關接觸是否良好，引線連接是否可靠。 直流電阻測試儀（電橋法或壓降法）。要求相間差別不大于2%，線間差別不大于1%。
變比與聯結組標號檢定 驗證電壓變換是否準確，聯結組別是否正確。 變比電橋或自動變比測試儀。誤差應在±0.5%以內。
絕緣電阻及吸收比/極化指數測量 初步評估整體絕緣受潮、臟污或局部缺陷情況。 絕緣電阻測試儀（通常2500V或5000V）。吸收比(R60s/R15s) > 1.3 或 極化指數(R10min/R1min) > 1.5。
介質損耗因數測量 靈敏反映絕緣受潮、老化、劣化等整體缺陷。 高壓電橋或自動介損測試儀。測量繞組間及對地的tanδ值，與歷史數據或標準比較。
工頻耐壓試驗 考核主絕緣強度，驗證其能否承受運行電壓和過電壓。 工頻耐壓試驗裝置。施加高于額定電壓的交流電壓并保持1分鐘。
感應耐壓試驗 考核縱絕緣（匝間、層間）強度。 使用倍頻電源或中頻發電機組，施加兩倍及以上額定電壓。
空載損耗和空載電流測量 檢查鐵芯質量、磁路缺陷（如硅鋼片短路）和繞組匝間問題。 在低壓側施加額定電壓，高壓側開路測量。
負載損耗和短路阻抗測量 檢查繞組結構是否正常，計算效率、溫升和系統短路電流。 將高壓側短路，在低壓側施加電流至額定值測量。
絕緣油試驗 對油浸式變壓器，油質是關鍵。 擊穿電壓、水分含量、介質損耗、色譜分析等。

2. 預防性試驗/狀態檢測（運行中）

在例行試驗基礎上，更注重趨勢分析和非停電檢測。

  • 定期停電試驗：重復部分例行試驗項目（如直阻、絕緣電阻、介損、油試驗），與歷史數據對比，觀察變化趨勢。

  • 油中溶解氣體分析：重要的狀態監測手段之一。通過分析油中H?、CH?、C?H?、C?H?、C?H?、CO、CO?等氣體含量和產氣速率，可有效診斷過熱、放電等潛伏性故障。

  • 局部放電測量：檢測絕緣內部的局部放電信號，評估絕緣老化程度。

  • 紅外熱成像檢測：不停電檢測。檢查套管、引線接頭、分接開關、箱體等部位有無過熱。

  • 在線監測系統：實時監測油溫、油位、氣體、局部放電、負載電流等。

三、檢測流程與標準

  1. 準備工作：

    • 停電、驗電、掛接地線，做好安全措施。

    • 記錄變壓器銘牌數據、環境溫度和濕度。

    • 將被試繞組充分放電。

    • 擦拭套管，保證清潔。

  2. 試驗順序：通常先進行無損、低電壓試驗，再進行高電壓試驗。

    • 例：絕緣電阻 → 直阻 → 變比 → 介損 → 空負載試驗 → 耐壓試驗。

  3. 主要標準依據：

    • GB/T 1094.1-2013《電力變壓器 第1部分：總則》

    • GB/T 6451-2015《油浸式電力變壓器技術參數和要求》

    • GB 50150-2016《電氣裝置安裝工程 電氣設備交接試驗標準》

    • DL/T 596-2021《電力設備預防性試驗規程》（行業標準，非常關鍵）

四、常見故障與對應檢測手段

故障類型 可能原因 有效的檢測方法
絕緣受潮 密封不良，進水 絕緣電阻↓、吸收比↓、tanδ↑、油耐壓↓、油中含水量↑
繞組變形 承受短路電流電動力沖擊 繞組頻率響應分析、短路阻抗變化
過熱故障 接觸不良、環流、鐵芯多點接地 油色譜（特征氣體C2H4、CH4高）、紅外測溫、鐵芯接地電流
放電故障 局部絕緣劣化 油色譜（C2H2、H2高）、局部放電檢測
鐵芯故障 鐵芯多點接地、片間短路 鐵芯對地絕緣電阻、空載電流和損耗↑

五、注意事項

  1. 安全第一：嚴格執行電力安全工作規程，防止觸電。

  2. 環境校正：絕緣試驗結果（特別是絕緣電阻、介損）受溫濕度影響大，需校正或選擇合適的天氣。

  3. 數據管理：建立詳細的試驗檔案，歷史數據的縱向對比往往比單次數據絕對值更重要。

  4. 綜合判斷：單一試驗項目可能有局限性，需結合多項試驗結果、運行記錄、在線數據進行綜合分析與診斷。

總結：現代配電變壓器檢測正從傳統的“定期停電檢修”向“狀態檢修”轉變，核心在于利用油色譜分析、紅外測溫、在線監測等先進技術，結合常規試驗，實現對變壓器狀態的實時、評估，從而科學地安排檢修，提高供電可靠性。

如果您有具體的變壓器型號、故障現象或想了解某個特定測試的細節，可以提供更多信息以便深入探討。
