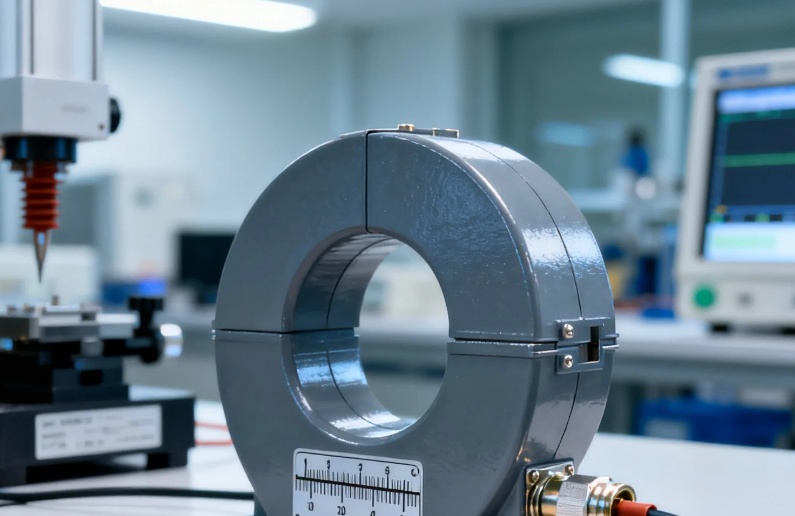

電流互感器檢測是對其計量精度、絕緣性能、伏安特性、勵磁特性及誤差曲線進行的系統性試驗，旨在確保其在電力系統中作為測量、計量及保護信號源時，能夠準確、可靠、安全地工作。檢測貫穿出廠、交接、預防性試驗及故障診斷全周期，嚴格遵循相關標準，核心圍繞“誤差、絕緣、特性、穩定”四大維度展開。

一、 絕緣性能檢測（安全運行基礎）

確保CT一次側高電壓與二次側低電壓回路之間的可靠隔離。

1. 絕緣電阻測量

   • 項目：測量一次繞組對地、二次繞組對地、一次與二次繞組之間的絕緣電阻。

   • 方法：使用2500V或5000V兆歐表。對于高壓CT，吸收比（R60s/R15s）應大于1.3或極化指數（R10min/R1min）應大于1.5，以判斷絕緣是否受潮。

2. 介質損耗因數測量

   • 意義：衡量絕緣材料在交流電場中能量損耗的程度，是判斷絕緣老化、受潮的靈敏指標。

   • 方法：使用高壓電橋或自動介質損耗測試儀，通常在10kV下測量。

3. 交流耐壓試驗

   • 決定性試驗：對CT一次繞組施加高于額定電壓的工頻交流電壓（如出廠試驗為額定電壓的3倍），持續1分鐘，無擊穿或閃絡為合格。交接和預防性試驗電壓標準降低。

   • 二次繞組耐壓：對二次繞組及接地端子間施加2000V工頻電壓，持續1分鐘。

二、 誤差特性與變比檢測（計量與測量核心）

驗證CT傳變的準確性。

1. 電流比校核

   • 目的：驗證實際電流比與銘牌標稱值是否一致。

   • 方法：

     • 電流法（經典）：在一次側通入標準電流，測量二次側輸出電流，計算變比。精度高，但需要大電流源。

     • 電壓法（常用）：使用變比測試儀，在一次側施加低壓交流信號，通過測量二次感應電壓計算變比，簡便快捷。

2. 比值差與相位差檢定

   • 核心精度指標：

     • 比值差：實測二次電流按額定變比折算到一次側后，與實際一次電流的差值百分比。影響計量準確性。

     • 相位差：一次電流與二次電流相量的相位差，以分或厘弧表示。影響電能計量和方向保護。

   • 檢測設備：使用互感器校驗儀配合標準電流互感器，在1%-120%額定電流的多點下進行測試，繪制誤差曲線。

3. 極性檢查

   • 關鍵性檢查：確保CT的減極性（一次電流從P1流入，二次電流從S1流出），否則將導致計量反轉和保護誤動。

   • 方法：直流法或交流法。

三、 勵磁特性與飽和特性檢測（保護性能關鍵）

評估CT在故障電流下的傳變能力，對繼電保護至關重要。

1. 勵磁特性曲線測試

   • 定義：在二次側開路時，施加電壓與勵磁電流的關系曲線。

   • 目的：計算拐點電壓，檢查是否存在匝間短路，評估其抗飽和能力。

   • 方法：使用伏安特性測試儀，從低到高施加電壓，記錄電流，繪制曲線。

2. 拐點電壓與準確限值系數

   • 拐點電壓：勵磁特性曲線開始偏離直線時的電壓點。保護級CT要求較高的拐點電壓，以保證在故障電流下不致過早飽和。

   • 10%誤差曲線校核：驗證在規定的準確限值系數（如10P20）下，復合誤差不超過10%，確保保護裝置可靠動作。

四、 專項與診斷性檢測

1. 二次繞組直流電阻測量

   • 使用直流電阻測試儀，測量結果與出廠值或歷史數據比較，可輔助判斷繞組是否存在斷線、接觸不良或匝間短路。

2. 局部放電測試

   • 對于高壓、重要CT，檢測其內部絕緣是否存在局部放電缺陷。

3. 繞組間電容與介質損耗測量

   • 更精細地分析絕緣狀態。

五、 現場檢測注意事項

1. 安全措施：必須嚴格執行停電、驗電、掛接地線等安全規程。

2. 二次回路處理：試驗前必須可靠短接并接地所有未測試的二次繞組，防止開路高壓危險。

3. 環境條件：記錄環境溫度、濕度。

總結

電流互感器檢測是一個“精度與安全并重、穩態與暫態兼顧”的精密驗證體系。

• 誤差與變比測試是其作為“電力系統眼睛”的“視力檢查”，確保測量與計量的準確性。

• 絕緣試驗是其抵御高電壓的“免疫力檢查”，保障設備與人身安全。

• 勵磁特性測試是其面對故障大電流的“抗壓能力測試”，決定繼電保護的可靠性。

定期的預防性試驗是發現CT潛伏性缺陷、避免計量失準和保護拒動/誤動的關鍵手段。隨著智能變電站的發展，對電子式電流互感器的檢測（如激光供能檢查、數字輸出校驗等）也形成了新的標準體系。
