普通混凝土拌合物檢測是指在混凝土硬化前，對其流動性、可塑性、均勻性及穩定性等關鍵工藝性能進行的現場快速檢驗。檢測目的在于確保混凝土易于施工、保證成型質量、并為后續強度發展奠定基礎。檢測項目主要圍繞“工作性”這一核心概念展開。

一、 稠度（流動性）檢測項目

稠度是衡量混凝土拌合物流動能力的關鍵指標，根據干稠程度不同，采用不同方法。

1. 坍落度與坍落擴展度試驗

   • 適用對象：塑性混凝土和流動性混凝土（坍落度≥10mm）。

   • 檢測方法：將混凝土分三層裝入標準坍落度筒，每層插搗25次，抹平后垂直提起筒體。測量混凝土體坍落的高度（坍落度）及水平擴散的大直徑（擴展度）。

   • 核心指標：

     • 坍落度值：反映流動性，常規泵送要求一般為160mm~220mm。

     • 擴展度值：更適用于高流動性混凝土，評價其抗分離能力。

     • 坍落度經時損失：測定拌合物出機后，在一定時間內坍落度的保持能力，對長距離運輸和大體積澆筑至關重要。

2. 維勃稠度試驗

   • 適用對象：干硬性混凝土（坍落度<10mm）。

   • 檢測方法：將混凝土裝入維勃稠度儀的截頭圓筒內，提起圓筒后，在拌合物頂面置一透明圓盤，開啟振動臺。記錄從開始振動至圓盤底面完全被水泥漿布滿所需的時間（秒），即維勃稠度值。時間越長，混凝土越干硬。

二、 拌合物均質性檢測項目

評價混凝土各組分分布是否均勻，防止離析。

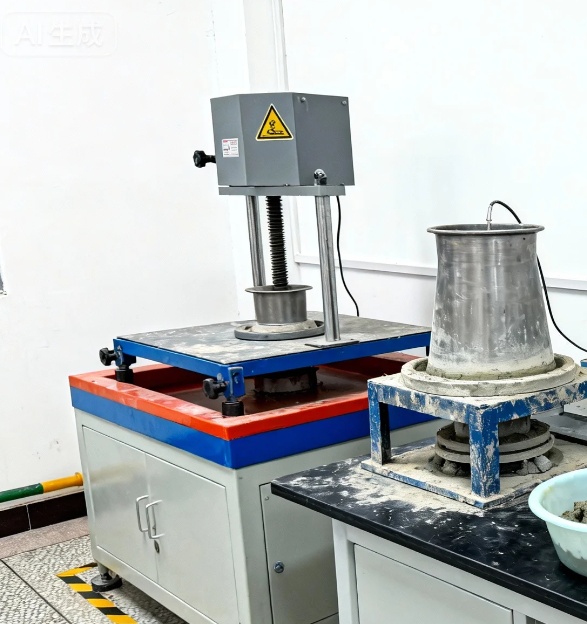

1. 容重（表觀密度）試驗

   • 目的：測定單位體積拌合物的質量，用于配合比計算、體積控制及評估含氣量。

   • 方法：將混凝土裝滿已知容積的容重筒，稱重并計算。

2. 泌水性試驗

   • 目的：評估混凝土在靜置過程中，水分向上析出的傾向。嚴重泌水會導致表面疏松、底層密實度差，并形成滲水通道。

   • 方法：測定一定時間內，從一定量混凝土表面泌出的水量。

3. 壓力泌水性試驗（針對泵送混凝土）

   • 目的：模擬泵送壓力下的保水能力，是評價混凝土可泵性的關鍵指標。

   • 方法：對混凝土施加恒定壓力，測定泌出的水量。

三、 含氣量檢測項目

控制引氣混凝土中的空氣含量，直接影響抗凍性、耐久性及強度。

1. 含氣量測定

   • 方法：采用氣壓法或容積法專用含氣量測定儀。

   • 意義：在嚴寒和寒冷地區，引氣是提高混凝土抗凍性的關鍵技術手段。需精確控制含氣量在設計范圍內（通常為3.0%-6.0%），過少則抗凍性不足，過多則顯著降低強度。

四、 凝結時間檢測項目

掌握混凝土失去塑性、開始硬化的時間點，對施工組織（如抹面、養護開始時間）至關重要。

1. 貫入阻力法

   • 方法：從拌合物中篩出砂漿，裝入標準容器。自加水拌和起，每隔一定時間，用標準測針測定貫入砂漿一定深度所需的力（貫入阻力）。以貫入阻力達到3.5MPa和28MPa的時間，分別對應初凝時間和終凝時間。

五、 其他重要檢測項目

1. 溫度測定：監控入模溫度，對大體積混凝土（防裂）和冬季施工（防凍）有嚴格要求。

2. 取樣與試樣制備：確保檢測試樣具有代表性，是全部檢測工作的前提。需按規定在澆筑地點隨機取樣。

總結

普通混凝土拌合物檢測是一個以過程控制為導向、以施工可操作性為核心的現場快速檢驗體系。

• 坍落度/維勃稠度是決定能否順利澆筑成型的“通行證”。

• 保水性、泌水性是影響結構均質性與耐久性的“內在指標”。

• 含氣量是嚴寒地區混凝土抵抗凍融破壞的“生命線”。

• 凝結時間是指導現場施工工序銜接的“時間表”。

這些檢測項目看似簡單，卻是連接實驗室配合比設計與現場實體工程質量的關鍵橋梁。及時、準確的檢測數據，能夠有效指導生產調整、預防質量事故，是確保混凝土結構達到預期性能與壽命的第一道，也是重要的一道關口。
