石油化工離心泵汽蝕余量檢測：核心檢測項目與方法詳解

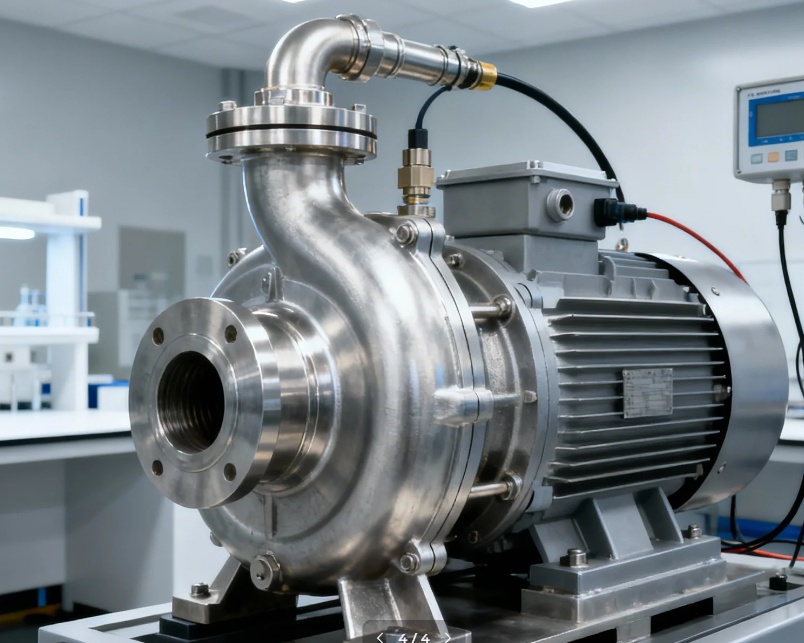

一、汽蝕余量的基本概念

• 必需汽蝕余量（NPSHr）：泵自身特性決定的參數，表示泵入口處避免汽蝕所需的小壓力。
• 有效汽蝕余量（NPSHa）：系統提供的實際可用壓力，需滿足NPSHa > NPSHr + 安全裕量（通常≥0.5m）。
• 檢測目的：驗證NPSHa是否滿足要求，優化泵運行工況，延長設備壽命。

二、核心檢測項目及方法

1.入口壓力檢測

• 檢測內容：測量泵入口法蘭處的絕對壓力（靜壓）。
• 工具：高精度壓力變送器或真空壓力表（根據工況選擇）。
• 要點：
  • 壓力測點應靠近泵入口，避免彎頭、閥門等干擾。
  • 需換算為絕對壓力（考慮當?shù)卮髿鈮海?/li>

2.介質溫度監測

• 檢測內容：實時監測泵入口介質的溫度。
• 工具：熱電偶或熱電阻（PT100）。
• 意義：溫度直接影響介質蒸汽壓，高溫會顯著降低NPSHa。

3.流量與流速測量

• 檢測內容：
  • 泵的實際流量（如使用電磁流量計、超聲波流量計）。
  • 入口管道流速（避免流速過高導致局部壓降）。
• 方法：通過流量計數據與泵特性曲線對比，確認是否偏離設計工況。

4.介質物性檢測

• 關鍵參數：
  • 密度：影響靜壓頭計算。
  • 蒸汽壓：溫度的函數，決定介質汽化壓力。
  • 黏度：高黏度介質可能需修正NPSH計算。
• 工具：實驗室分析或在線密度計、蒸汽壓計算模型。

5.液位高度測量

• 適用場景：開放式儲罐供液系統。
• 檢測內容：儲罐液位與泵入口的垂直高度差（靜壓頭）。
• 工具：雷達液位計或差壓變送器。

6.泵轉速監測

• 檢測內容：電機或齒輪箱輸出轉速。
• 意義：轉速變化會影響NPSHr（NPSHr與轉速平方成正比）。
• 工具：非接觸式轉速傳感器。

7.振動與噪聲分析

• 間接檢測：汽蝕初期伴隨高頻振動和異響。
• 工具：振動加速度計、聲級計。
• 補充作用：實時監測輔助判斷汽蝕發生。

三、檢測流程與標準

1. 檢測依據：

   • API 610《石油、重化學和天然氣工業用離心泵》
   • ISO 17769《離心泵汽蝕余量測試標準》
   • 企業內控標準（如工況特殊需定制化檢測）。

2. 操作步驟：

   • 準備工作：檢查儀表校準狀態，確認介質充滿管道。
   • 數據采集：同步記錄入口壓力、溫度、流量、轉速等參數。
   • 計算分析：
     • NPSHa = P_in/(ρg) + v²/(2g) - P_v/(ρg)（P_in：入口壓力；ρ：密度；v：流速；P_v：蒸汽壓）
     • 對比NPSHa與NPSHr（參考泵性能曲線）。
   • 結果評估：若NPSHa不足，需調整液位高度、降低介質溫度或優化管路設計。

四、注意事項與優化建議

1. 關鍵控制點：

   • 儀表需定期校準，尤其是壓力傳感器和溫度探頭。
   • 檢測時保持工況穩定，避免流量突變影響數據準確性。
   • 高溫介質檢測需做好人員防護與設備隔熱。

2. 優化措施：

   • 增加入口壓力：提高儲罐液位或降低泵安裝高度。
   • 降低介質溫度：增設冷卻系統或調整工藝流程。
   • 改造管路：減少彎頭、閥門數量，增大管徑以降低流速。

五、結論

離心泵汽蝕余量檢測是預防設備故障、保障石油化工裝置安全運行的核心環節。通過系統化的入口壓力、溫度、流量等參數監測，結合介質物性分析，可評估汽蝕風險。建議企業建立定期檢測制度，并利用數據優化泵的選型與操作參數，終實現降本增效的目標。
